Transport zweier Transformatoren auf der letzten Meile in Belgien
Der Transport von Großkomponenten stellt insbesondere auf der sogenannten „letzten Meile“ eine erhebliche Herausforderung dar. Für die Firma Wagenborg Nedlift wurde im Rahmen dieses Projekts eine detaillierte 3D-Transportstudie von der Entladestelle in Dinant bis zum Umspannwerk in Achêne durchgeführt.

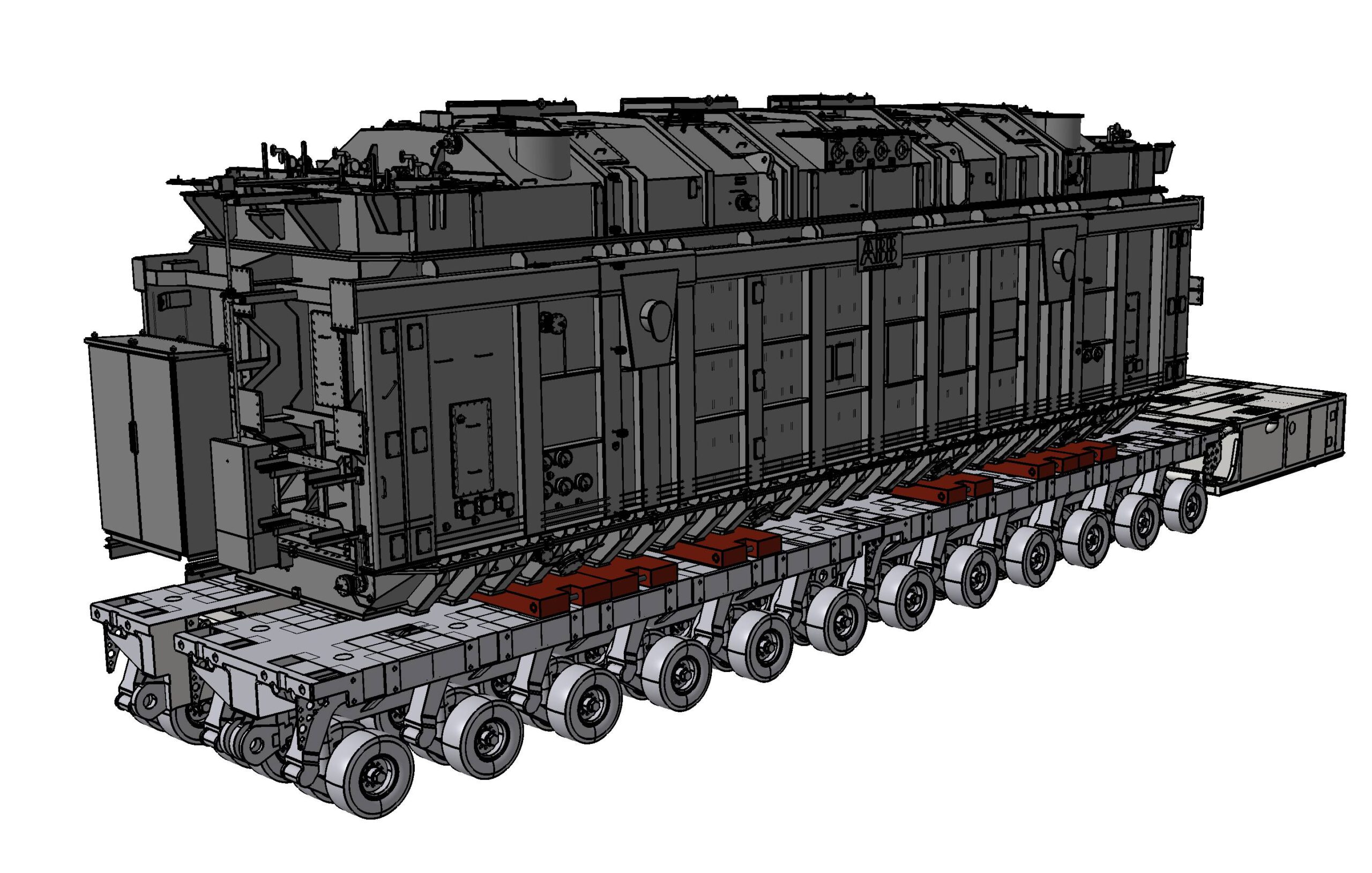

Die Transportabmessungen betrugen 21,54 m in der Länge, 4,45 m in der Breite und 6,64 m in der Höhe bei einem Gesamtgewicht von rund 500 t. Die Transformatoren wurden per Schiff vom Werk in Bad Honnef über Rhein und Maas zur Entladestelle in Dinant transportiert. Von dort erfolgte der Weitertransport über eine Strecke von etwa 20 km mittels Selbstfahrer (SPMT) bis zum Zielstandort.

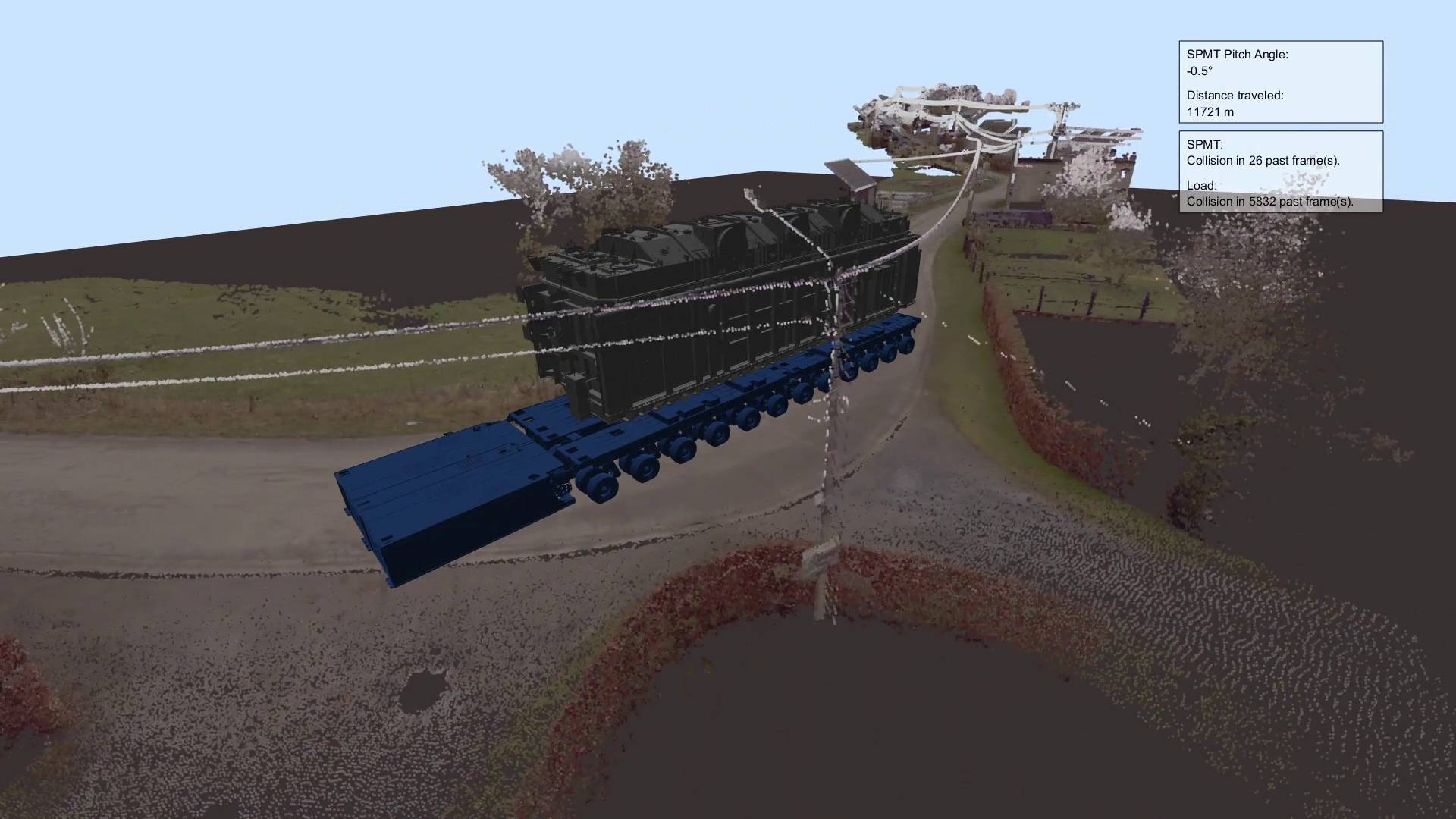

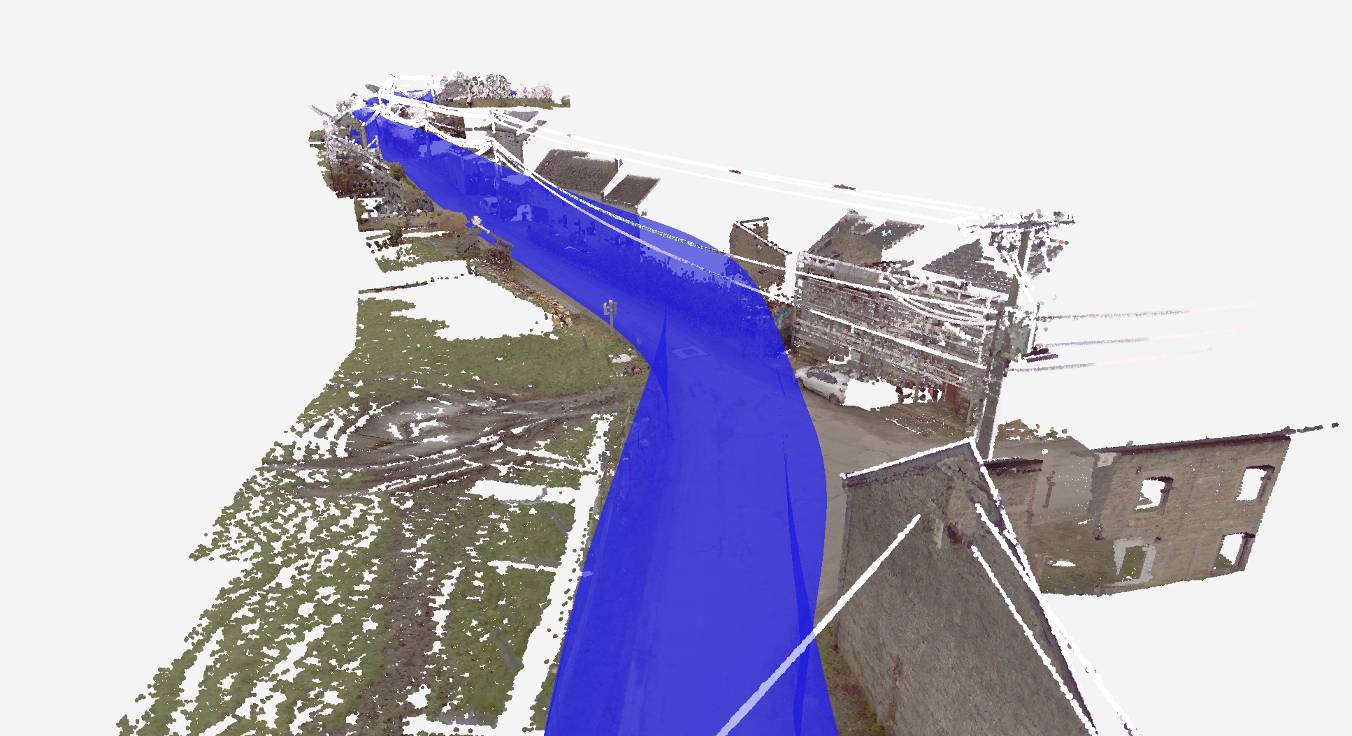

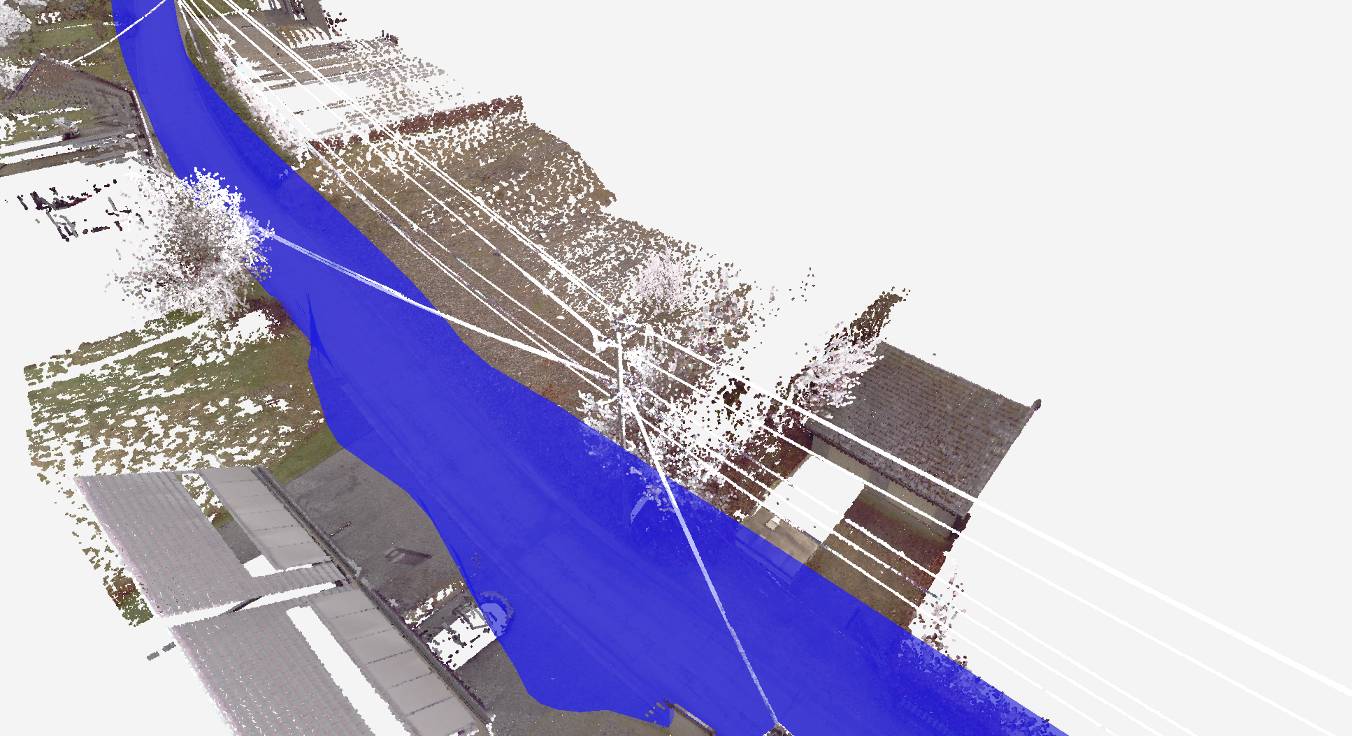

Die Strecke ist geprägt von engen Ortsdurchfahrten, zahlreichen Oberleitungen sowie dichter Vegetation. Insbesondere Bäume schränken das vorhandene Lichtraumprofil stellenweise erheblich ein. Zur präzisen und belastbaren Planung der erforderlichen Ausbaumaßnahmen wurde die gesamte Strecke mittels 3D-Laserscanning erfasst und auf dieser Datengrundlage eine hochauflösende 3D-Simulation durchgeführt.
Im Rahmen der Simulation konnte die technische Befahrbarkeit der Strecke vollständig nachgewiesen werden. Gleichzeitig wurden kritische Bereiche identifiziert und erforderliche Ausbaumaßnahmen gezielt definiert.
Neben der technischen Verifikation diente die 3D-Transportstudie auch als fundierte Kommunikationsgrundlage für die Abstimmung mit Behörden und weiteren Projektbeteiligten. Insbesondere die visuelle Aufbereitung erleichtert die Bewertung komplexer Situationen entlang der Route erheblich.
Die Projektergebnisse wurden in Form von Simulationvideos, einem Abschlussbericht sowie CAD-Dateien (DXF) bereitgestellt.
