Die 3D-Transportstudie dient der realitätsgetreuen Analyse und Validierung kritischer Streckenabschnitte, mittels 3D-Scan oder Drohnenbefliegung erfasst und als 3D-Punktwolke abgebildet werden.

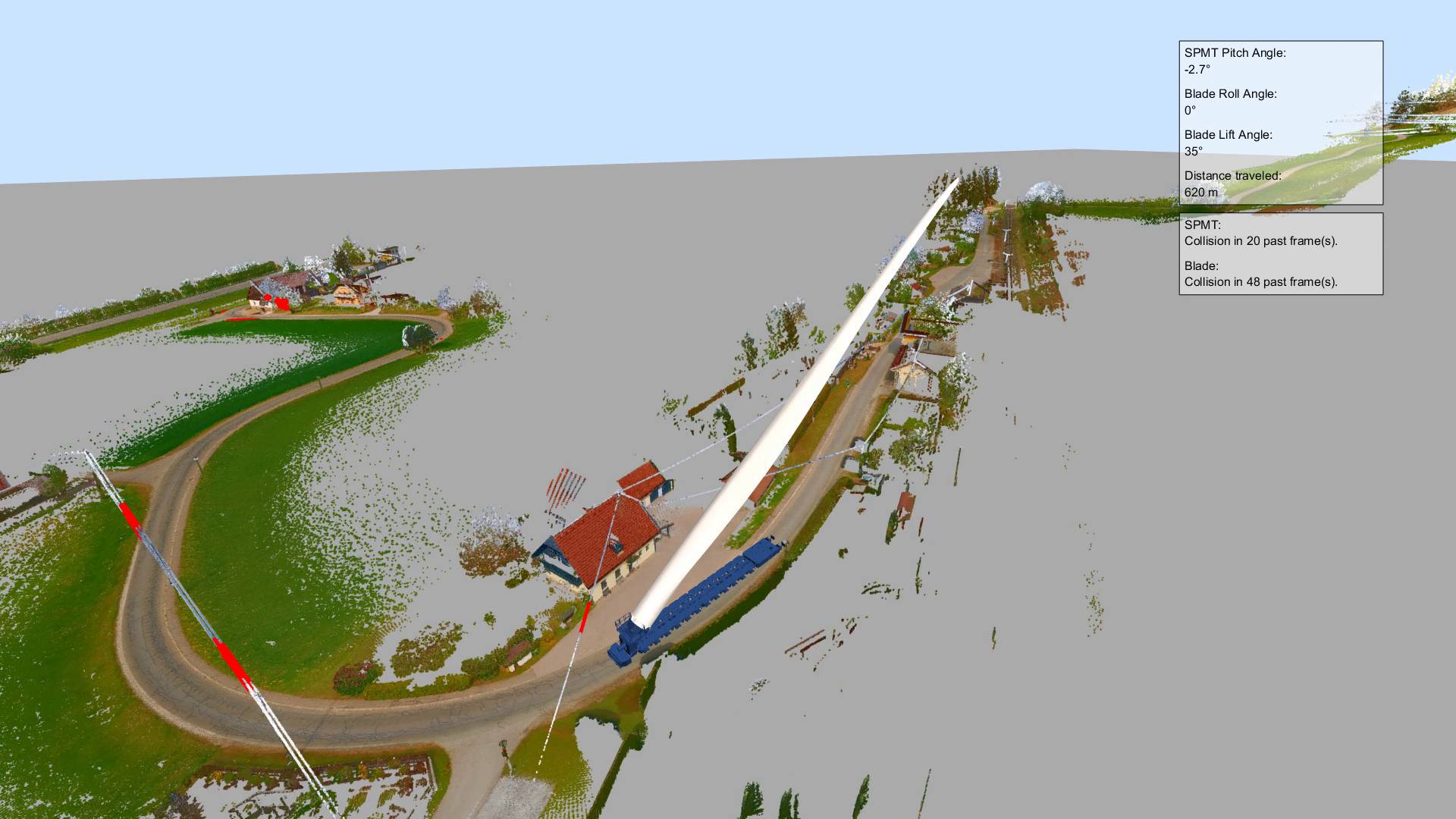

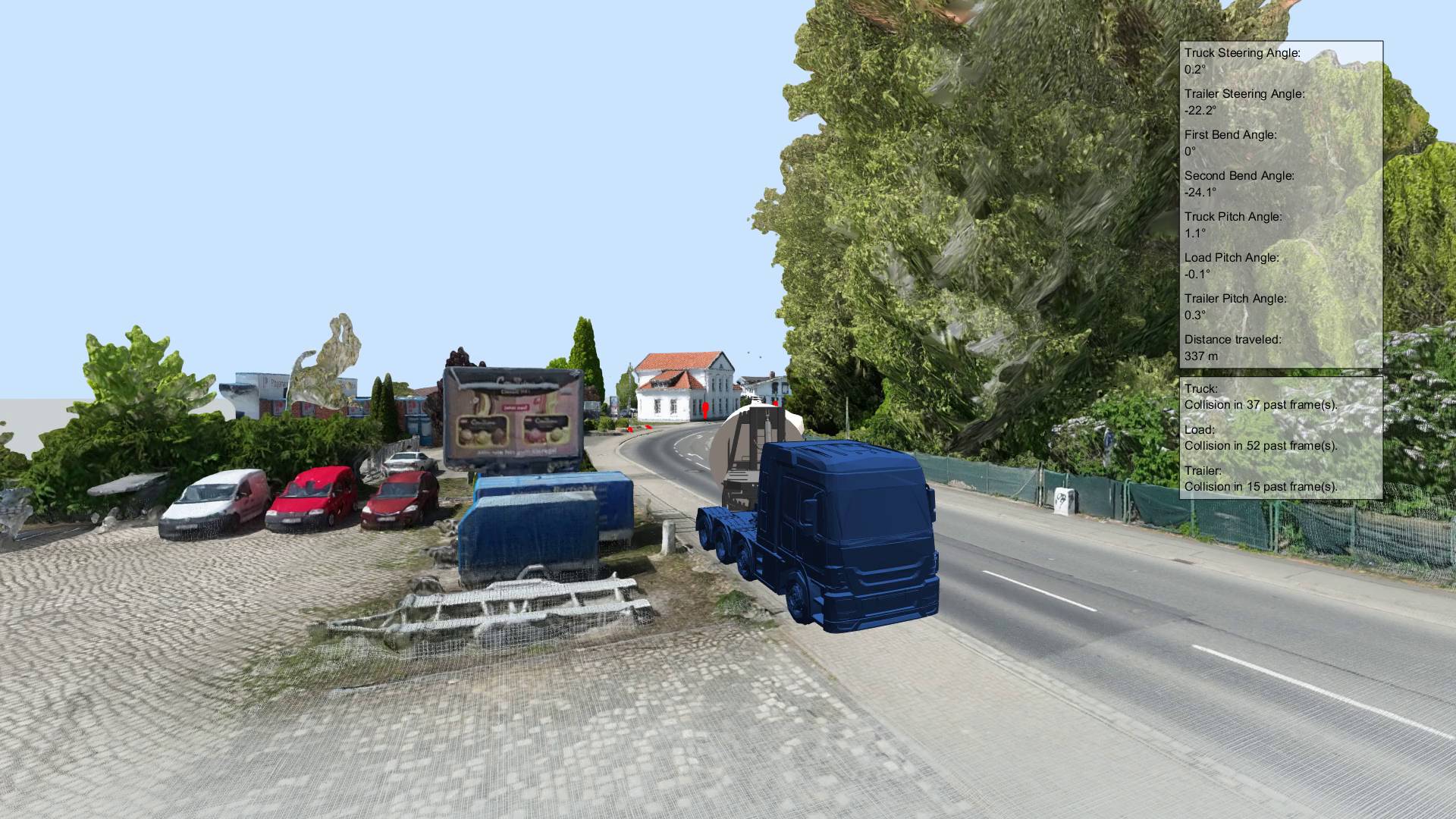

Die 3D-Punktwolke wird zusammen mit einem 3D-CAD-Modell des Transportes in unserem eigens entwickelten Simulationstool integriert. Damit planen unsere Mitarbeitenden dann das passende Fahrmanöver, inklusive eines detaillieren Modells der Transportkinematik, was uns ermöglicht diverse Lenkarten und Vorwärts- und Rückwärtsfahrten abzubilden. In der Simulation detektiert unser Tool vollautomatisiert die Kollisionen zwischen der 3D-Punktwolke und dem Transport. Die identifizierten Kollisionen bilden die Grundlage für die Planung notwendiger Ausbaumaßnahmen und ermöglichen eine belastbare, umsetzungsorientierte Vorbereitung des Transportvorhabens.
Für die Simulation greifen wir auf eine umfangreiche Datenbank an Transport- und Fahrzeugmodellen zurück, die auf den technischen Unterlagen gängiger Hersteller wie Goldhofer, Scheuerle, Doll und Faymonville basieren. Ergänzend modellieren wir detailliert projektspezifische Ladungsgüter, so dass eine realitätsnahe Abbildung des gesamten Transportes gewährleistet ist. Diese Kombination aus validierten Herstellerdaten und eigenen Modellen bildet eine technisch nachvollziehbare und belastbare Simulation komplexer Transporte, ab.
Leistungsumfang & Restriktionen
Leistungsumfang
- Erfassung relevanter Streckenabschnitte mittels 3D-Scan oder Drohnenbefliegung
- Aufbereitung der erfassten Daten zu einer hochauflösenden 3D-Punktwolke
- Erstellung detaillierter 3D-Transportmodelle inkl. technischer Zeichnungen
- Durchführung realitätsnaher 3D-Simulationen inkl. Kollisionsdetektion
- Ermittlung von Durchfahrtshöhen und -breiten, z. B. bei Tunnelpassagen oder Brückenbauwerken

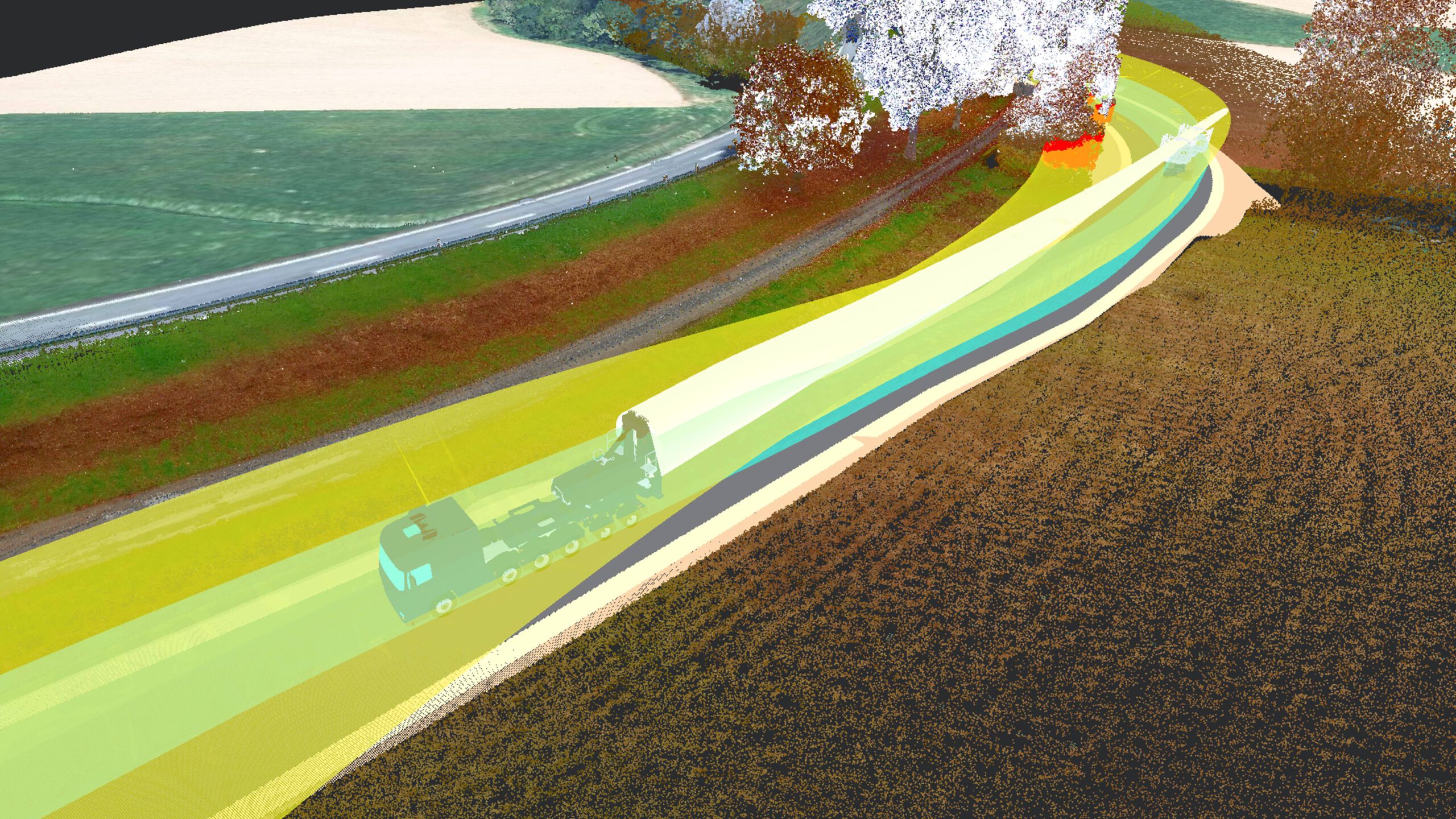

- Erzeugung und Visualisierung von 3D-Schleppkurven für Fahrwerk und Ladegut inkl. Reifenspuren
- Ableitung und Planung notwendiger Ausbaumaßnahmen auf Basis der Simulationsergebnisse
Ausgabe und Aufbereitung der Ergebnisse in verschiedenen Formaten:
- Visualisierung als Videos aus unterschiedlichen Perspektiven
- Bereitstellung von 3D-Schleppkurven als DXF-Dateien
- Erstellung einer KML-Datei zur georeferenzierten Darstellung der Ergebnisse
- Dokumentation in Form eines Abschlussberichts
Zusammenfassung
Als Ergebnis erhalten Sie eine hochpräzise und realitätsnahe Bewertung kritischer Streckenabschnitte sowie einen belastbaren Nachweis der Befahrbarkeit. Die 3D-Transportstudie ermöglicht es, potenzielle Kollisionen frühzeitig zu identifizieren und notwendige Ausbaumaßnahmen gezielt zu planen.
Die Projektlaufzeit beträgt in der Regel vier bis sechs Wochen, abhängig von Umfang und Komplexität der zu untersuchende Bereiche. Im Gesamtprozess ergänzt die 3D-Transportstudie die Vor-Ort-Transportstudie und dient bei komplexen Engstellen als entscheidende Grundlage für die finale Planung und Umsetzung des Transportes.
